2008 Steuerung für die Biogasanlage Moltenow

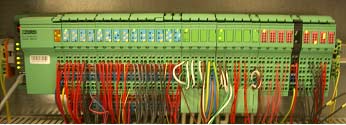

Alle von uns erstellten Biogasanlagensteuerungen sind so konzipiert, dass die Anlagen vollautomatisch betrieben werden können. Der vollautomatische Betrieb umfasst alle Überwachungen, Steuerungen und Regelungen der Anlage sowie die Service-, Störungs- und NOT-AUS-relevanten Funktionen. Weiterhin sind eine sehr umfangreiche grafische Auswertung aller Betriebsdaten, ein Test aller Ein- und Ausgänge im Handbetrieb und ein Konfigurations- und Eingabemenü integriert. Als Schnittstelle zwischen dem Steuerrechner und der Peripherie (Ein- und Ausgänge der Biogasanlage sowie die Kopplung des Blockheizkraftwerks BHKW) wird ein Phönix–BUS verwendet. Der Steuerrechner ist über ein Ethernetkabel mit der Anschaltklemme des Phönix–BUS verbunden, die Peripherie ist an den analogen und digitalen Ein- und Ausgangsklemmen angeschlossen. Der Status der Ein- und Ausgänge wird über LEDs angezeigt sowie in der Steuerung visualisiert.


Alle sicherheitsrelevanten Komponenten werden ständig überwacht und lösen bei Störung einen Alarm mit telefonischer Benachrichtigung aus. Alle von uns entwickelten Biogasanlagensteuerungen können darüber hinaus mobil über ein Smartphone abgefragt und beeinflusst werden. Alle elektrischen Maschinen (Motoren) für Lüfter, Rührwerke und Pumpen sind mit einer Motorschutzüberwachung oder einer Sanftanlaufsteuerung ausgestattet. Diese wird in der Steuerung ausgewertet. Alle pneumatischen Schieber für die Umpumpstation sind mit Endlagenschaltern ausgerüstet, die eine Überwachung der Schieberfunktionen gewährleisten und im Fehlerfall eine eindeutige Störmeldung ausgeben. Die Fermenter und das Endlager sind für die Füllstandsüberwachung mit Drucksensoren und Füllstandsgrenzschaltern ausgestattet. Der Füllstand wird in der Steuerung ausgewertet und visualisiert.


Die Steuerung der Biogasanlage


Die Steuerung der Anlage basiert auf PC-Technik, unter dem Betriebssystem Windows XP Professional und ist in MS Visual Studio Basic und C++ programmiert, das Datenhandling basiert auf MS Access. Das Biogassteuerungsprogramm kommuniziert über die Ethernetschnittstelle mit den Phönix-Bus-Klemmen. Durch diese Konstellation ist es möglich, alle unter Windows zur Verfügung stehenden Programme zeitgleich zu nutzen. Der Steuerungs-PC und das Telefonwählgerät sind über eine USV (unterbrechungsfreie Stromversorgung) angeschlossen, so dass bei einem netzseitigen Ausfall der Versorgungsspannung die anstehenden Steuerungsaufgaben weiter realisiert werden und Störmeldungen ausgegeben werden können, insbesondere die telefonische Benachrichtigung ist sichergestellt.



Auswertung und Informationen

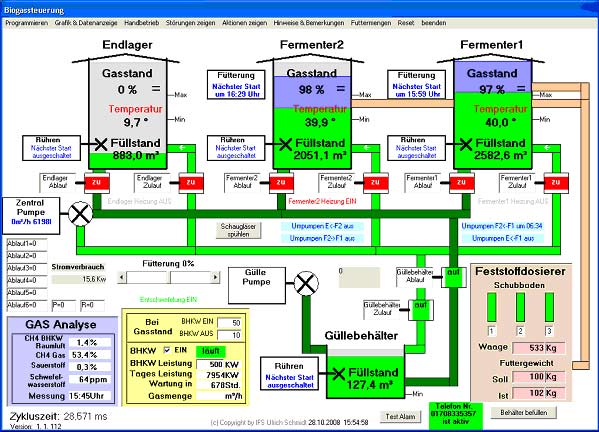

Die Steuerungssoftware bietet dem Bediener eine kompakte grafische Übersicht zu allen aktuellen Prozessen und den dazu relevanten Daten. Die einzelnen Komponenten der Biogasanlage sind schematisch dargestellt, enthalten die aktuellen Werte wie Füllstände, Temperaturen, Gasstände und Zustände der aktuell ablaufenden Prozesse. Alle Prozesse laufen, wie vom Bediener programmiert, vollautomatisch ab, können aber jederzeit beeinflusst werden. Weiterhin werden Informationen über den aktuellen Stand des BHKW (Blockheizkraftwerk), den Gasstand und die Gasqualität dargestellt. Alle Daten der Biogasanlage und des BHKW, die am Monitor aktuell visualisiert sind, werden von der Steuerung automatisch zyklisch im Minutentakt abgespeichert und können zu jeder Zeit, auch mobil über Smartphone, abgerufen werden. Die gesamte Historie kann zurückverfolgt werden.
